در کوادکوپترها بخش‌های مختلفی نظیر ESC ها یا فلایت کنترلرها و سایر بخش‌های الکترونیکی دیگر نیاز به تغذیه‌ای مناسب با تامین جریان کافی را دارند.
این پروژه با بهره‌گیری از شکل و شمایل صفحه مرکزی بدنه کوادکوپتر اس ۵۰۰ طراحی شده است به طوری که از برد طراحی شده می‌توان انتظارات زیر را داشت:

1. تامین تغذیه‌های سوییچینگ با سطوح ولتاژ 3.3V+ , 5.0V+ و 12V با قابلیت جریان 3 آمپری.

2. برقراری اتصالات مکانیکی بدنه توسط پیچ های رابط.

3. توزیع تغذیه با تامین جریان مناسب برای ESC ها.

4. جنس فایبرگلاس.

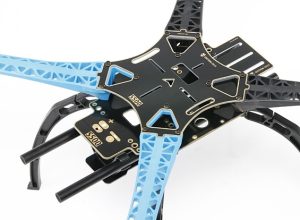

همانطور که میبینید در عکس فوق یک صفحه ساده برای برقراری اتصالات مکانیکی استفاده شده است

که ما با توجه جانمایی پیچ ها و ابعاد برد سعی در طراحی بردی جایگزین با حفظ قابلیت های قبل و

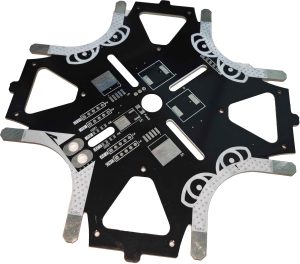

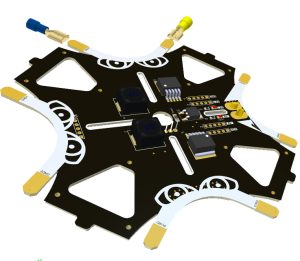

ایجاد قابلیت هایی جدید داشتیم.در ادامه عکس PCB طراحی شده را میبینید.

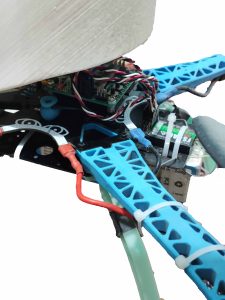

در پایان نمایی از برد مونتاژ شده و نصب شده در بدنه کوادکوپتر را مشاهده می کنید
